TYPE-C16P立式母座封装方式及介绍-金晟欣

‌一、核心特性‌

‌接口类型与引脚设计‌

采用Type-C接口标准，支持正反插拔，通用性强‌。

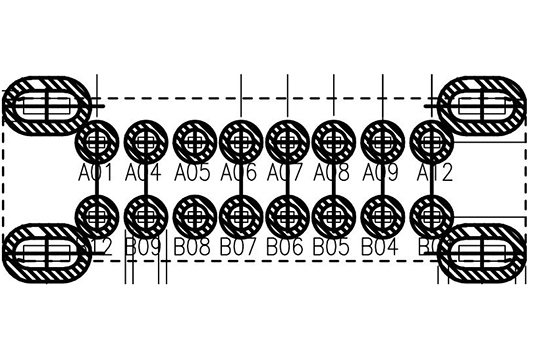

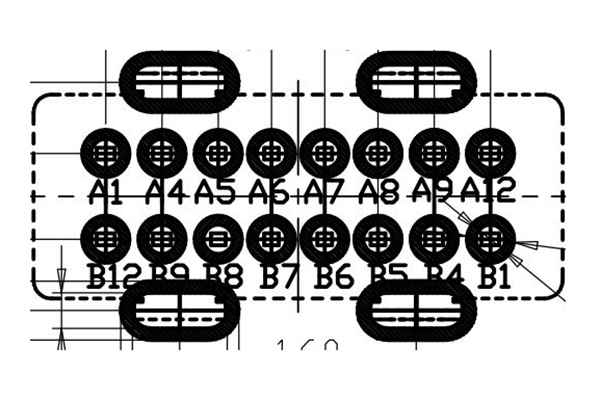

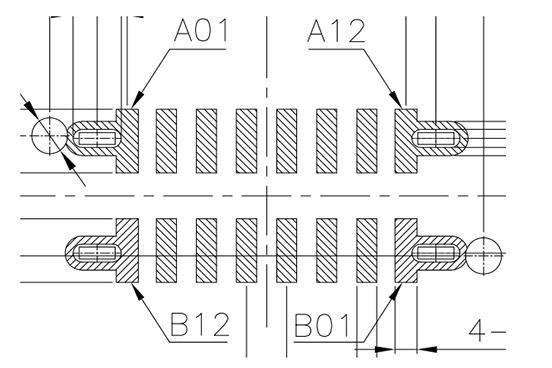

配备16个引脚（16P），支持数据传输和电力传输，满足大电流快充需求‌，封装脚位比较多，例如：

‌结构设计‌

‌立式安装‌：支持DIP（直插）或SMD（贴片）封装，其中立式DIP设计可适配不同高度需求（如H=6.3-6.5mm、8.8-17.5mm、8.8-24.5mm等）‌。

‌180度插板设计‌：优化空间布局，减少线缆缠绕，适用于紧凑型设备‌。

‌叉脚/全塑侧立式‌：部分型号带叉脚或全包塑胶结构，增强固定稳定性和抗干扰能力‌。

‌性能参数‌

‌额定电流‌：3A或5A（依型号不同），支持快速充电‌。

‌工作温度‌：-40℃~+85℃，适应严苛环境‌。

‌二、技术规格‌

‌安装方式‌：立式直插（DIP）、卧贴（SMD）可选‌。

‌触点材质‌：高导铜（C7025、C18400）度金，确保信号传输稳定性和耐久性‌。

‌外壳材质‌：黑色塑胶/全塑胶芯，带中夹片三次模顶‌。

‌包装方式‌：吸塑盒及编带包装，便于自动化贴片生产‌。

‌三、应用场景‌

‌消费电子‌：适配器、电子消费品、笔记本电脑等设备的充电及数据传输接口‌。

‌工业设备‌：适用于紧凑型设计的工业控制设备‌。

‌音频/影像设备‌：支持高清视频信号传输，适配Type-C接口的显示器、相机等‌。

‌四、产品优势‌

‌高兼容性‌：适配主流Type-C插头，支持USB 3.1/PD协议‌。

‌耐用性‌：通过频繁插拔测试（如10000次以上），使用寿命长‌。

‌灵活选型‌：提供多种高度（如6.3mm、10.5mm、13.7mm、24.5mm等）几十款高度，满足不同空间需求‌。

‌五、典型型号示例‌

JSX-TYPE-C-16P‌：DIP立插封装，编带包装，额定电流5A，工作温度范围广‌。

‌6.5高立式16P母座‌：紧凑型设计，适用于超薄设备，支持5A电流‌。
